- 規格型號：44142456
- 頻率：7.6~54MHZ,40~156.25晶振
- 尺寸：5.0*3.2mm
- 產品描述：FCD-Tech晶振,F5032A晶振,F5032A-3050DS3-24.000MHz晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品...

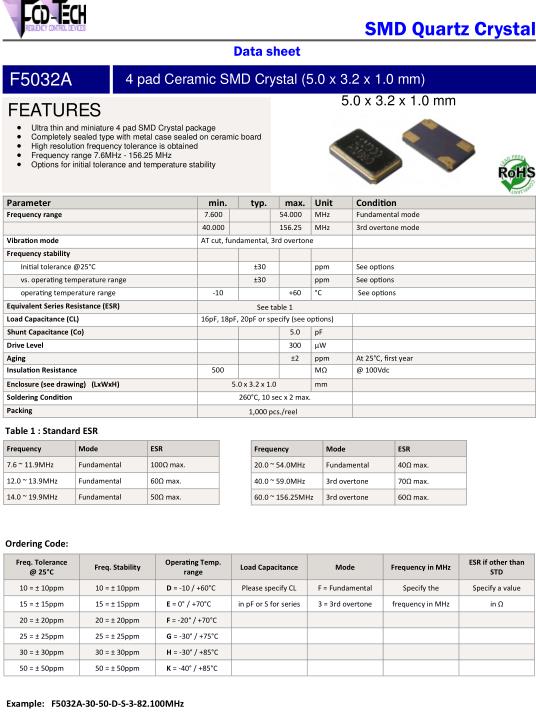

FCD-Tech晶振,F5032A晶振,F5032A-3050DS3-24.000MHz晶振
.jpg)
FCD-Tech晶振,F5032A晶振,F5032A-3050DS3-24.000MHz晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.FCD-Tech晶振電子元器件廠家重要經營的產品范圍有:石英晶體,晶體振蕩器,水晶過濾器,射頻和微波產品,壓電晶體傳感器這些大類產品,今天主要介紹壓電晶體傳感器這一系列元器件產品,使用石英晶體為監控測試設備進行高精度的測量,溫度,質量,同時為其提供高性能的準確導航定位
荷蘭的FCD-Tech晶振公司是專門研發生產晶體和振蕩器的制造商,這種元器件在許多產品內部都會用到,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech晶振公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器已面世,腳適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能是信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
荷蘭FCD-Tech晶體-FCD-Tech Quartzcrystal是業內知名頻率元件制造商,總部位于荷蘭,擁有先進的生產技術,豐富的專業知識,致力于為用戶提供高可靠性FCD-Tech晶振,有源晶振,TCXO晶振等產品.FCD-Tech晶振,F5032A晶振,F5032A-3050DS3-24.000MHz晶振.
| Parameter | min. | typ. | max. | Unit | Condition |
| Frequency range | 7.6 | 54 | MHz | Fundamental mode | |
| 40 | 156.25 | MHz | 3rd overtone | ||
| Vibration mode | AT cut, fundamental | ||||
| Frequency stability | |||||
| Initial tolerance @25°C | ±30 | ppm | See options | ||
| vs. operating temperature range | ±30 | ppm | See options | ||
| operating temperature range | ‐10 | +60 | °C | See options | |
| Equivalent Series Resistance (ESR) | See table 1 | ||||
| Load Capacitance (CL) | Series or 8pF to 32pF (see options) | ||||
| Shunt Capacitance (Co) | 5 | pF | |||
| Drive Level | 300 | µW | |||
| Aging | ±2 | ppm | At 25°C, first year | ||
| Insulation Resistance | 500 | MΩ | @ 100Vdc | ||

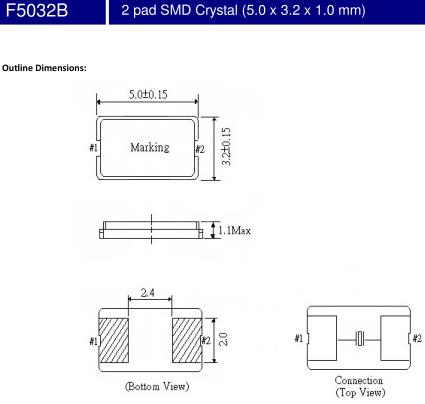

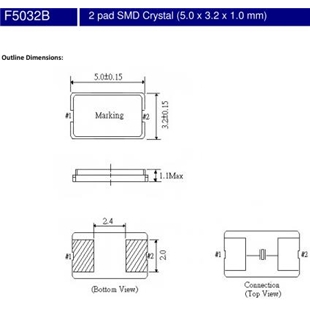

| Enclosure (see drawing) (LxWxH) | 5.0 x 3.2 x 1.0 | mm | |||
| Soldering Condition | 260°C, 10 sec x 2 max. | ||||
| Packing | 1,000 pcs./reel | ||||
.jpg)
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.FCD-Tech晶振,F5032A晶振,F5032A-3050DS3-24.000MHz晶振.
