更多>>- 規格型號:15567217
- 頻率:73.5~700MHZ

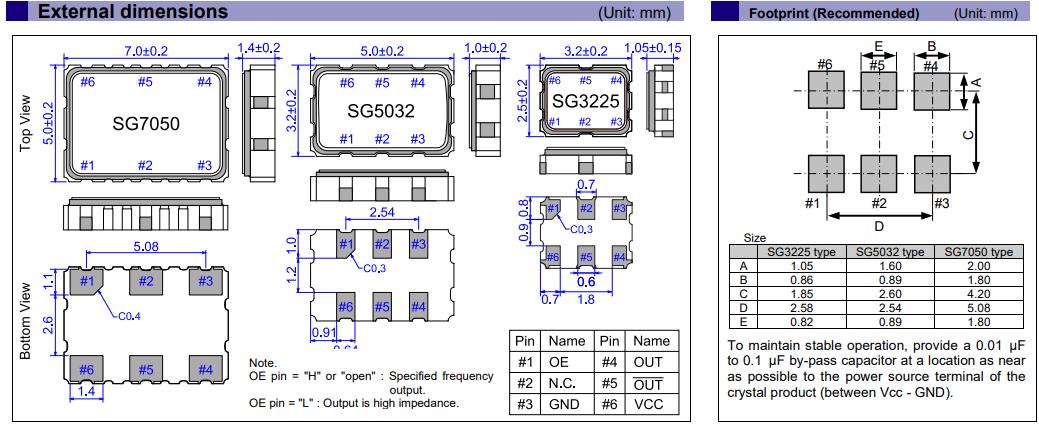

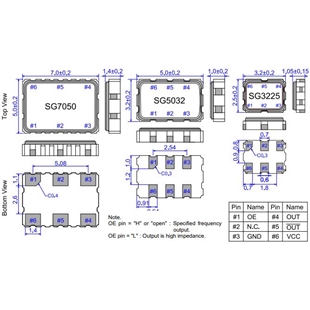

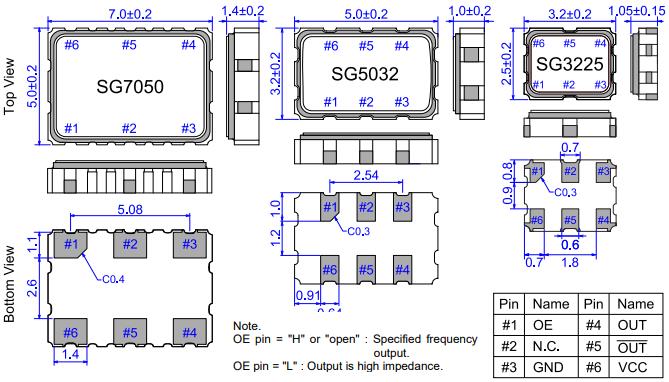

- 尺寸:7.0×5.0×1.4mm
- 產品描述:愛普生晶振,SG5032VAN晶振,"SG5032VAN 150.000000M-KEGA3"高品質晶振,EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致...
愛普生晶振,SG5032VAN晶振,高品質晶振,SG5032VAN 150.000000M-KEGA3


航欄(12).jpg)

愛普生晶振,SG5032VAN晶振,高品質晶振,"SG5032VAN 150.000000M-KEGA3",EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢(Epson — yocom)運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
伴隨信息化社會的進程,現在石英元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢(Epson — yocom)將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.
愛普生晶振,SG5032VAN晶振,高品質晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使SMD晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

晶振參數 | 符號 | SG5032VAN |
標準頻率 | fo | 73.5~700MHZ |
電源電壓 | Vcc | +2.5~3.3V |
存儲溫度 | T_stg | -40℃~+125℃ |
工作溫度 | T_use |
-20℃~+70℃ -40℃~+85℃ |
頻率初期公差 | F_tol | ±20,±30,±50×10-6 Max |
輸出電壓 | VOH | Vcc-1.0~0.8V Min |
VOL | Vcc-1.78~1.62V Max | |
上升/下降時間 | tr/tf | 350 ps Max |
啟動時間 | T_str | 10 ms Max |
頻率老化 | F_aging | ±5×10-6 /years Max |



.jpg)
機械振動的影響
"SG5032VAN 150.000000M-KEGA3",當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管小體積晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存低相躁晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容).
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
抗沖擊
抗沖擊是指壓控溫補晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
鹵化合物
請勿在鹵素氣體環境下使用普通有源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.愛普生晶振,SG5032VAN晶振,高品質晶振
