- 規格型號：53803529
- 頻率：4~72MHZ
- 尺寸：7.0*5.0*1.3mm
- 產品描述：愛普生晶振,SG7050CAN晶振,"SG7050CAN 22.579200M-TJGA3"金屬貼面晶振,愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSONYOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電...

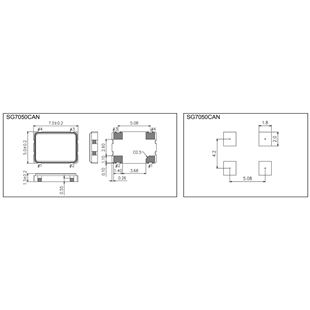

愛普生晶振,SG7050CAN晶振,金屬貼面晶振,SG7050CAN 22.579200M-TJGA3
.jpg)
愛普生晶振,SG7050CAN晶振,金屬貼面晶振,"SG7050CAN 22.579200M-TJGA3",愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
愛普生晶振,SG7050CAN晶振,金屬貼面晶振,超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英進口晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.
| 晶振參數 | 符號 | SG7050CAN |
| 標準頻率 | fo | 4~72MHZ |
| 電源電壓 | Vcc |
+1.6V~+3.6V +1.7V~+3.6V +2.2V~+3.6V |
| 存儲溫度 | T_stg |
-55℃~+125℃ -40℃~+125℃ |
| 工作溫度 | T_use |
-20℃~+70℃ -40℃~+85℃ -40 °C +105 °C |
| 頻率初期公差 | F_tol | ±25,±50×10-6 Max |
| 待機電流 | I_std | 2.7 uA MAX |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-90%V Min |
| VOL | 10%V Max | |
| 上升/下降時間 | tr/tf | 3 ns Max |
| 啟動時間 | T_str | 3 ms Max |
| 頻率老化 | F_aging | ±3×10-6 /years Max |
.jpg)

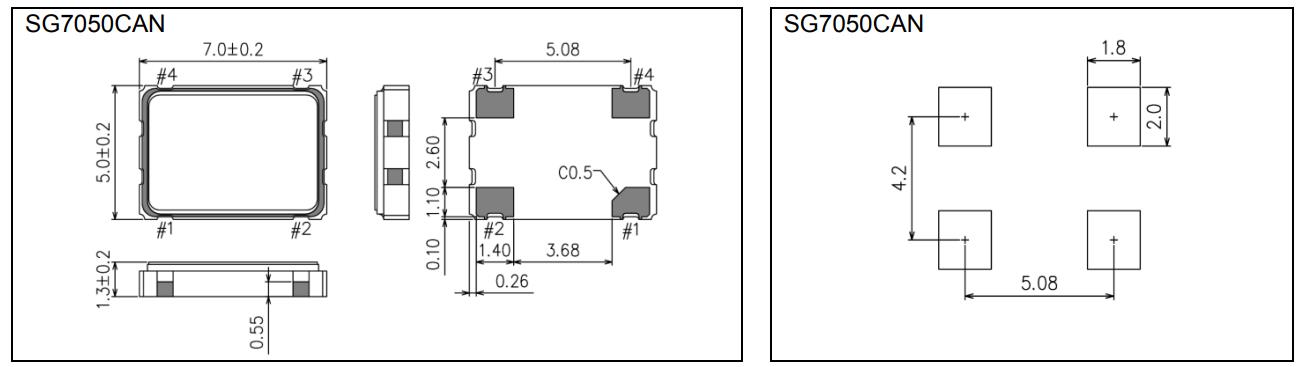

愛普生晶振,SG7050CAN晶振,金屬貼面晶振,"SG7050CAN 22.579200M-TJGA3"
機械處理
當耐高溫晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致溫補晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
負載電容
有源高頻晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英環保晶振輸出負載安裝在盡可能靠近音叉振蕩子的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
電處理
將電源連接到晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的手機晶振,假如損壞那將不會工作.此外如果外接電源電壓高于耐高溫晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
有源晶振的負載電容與阻抗
負載電容與阻抗有源低功耗晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
