- 規格型號：65747021
- 頻率：40MHZ
- 尺寸：3.2*2.5mm
- 產品描述：KDS大真空晶振,DSX321G水晶振動子,1N240000AB0J晶振,型號DSX321G，頻率40MHZ，負載15pf,精度15ppm,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍...

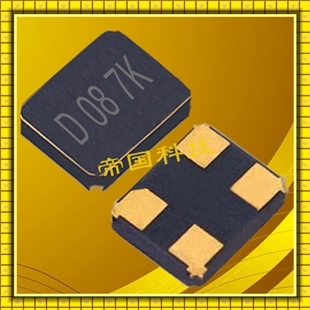

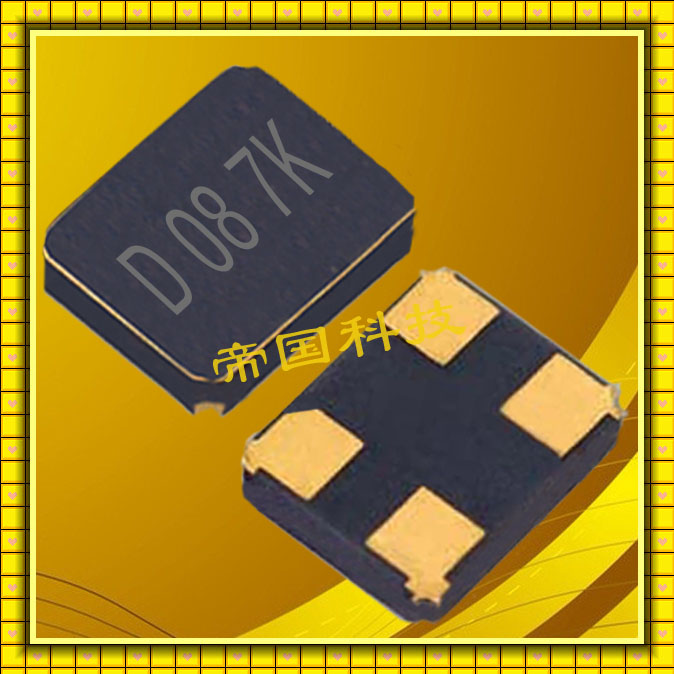

KDS大真空晶振,DSX321G水晶振動子,1N240000AB0J晶振
航欄(13).jpg)
KDS大真空晶振,DSX321G水晶振動子,1N240000AB0J晶振,型號DSX321G，頻率40MHZ，負載15pf,精度15ppm,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
KDS大真空晶振,DSX321G水晶振動子,1N240000AB0J晶振,KDS振蕩器,跟普通的KDS晶振,KDS石英晶體諧振器,兩者有一定的區別,晶體振蕩器是在壓電石英晶片兩邊施加機械壓力,在壓電石英晶片的放心產生電場,這樣的現象為壓電效應,普通石英晶體振蕩器一般應用范圍就一般的電子數碼產品.
 型名 |
DSX321G/DSX320GE | ||||||||||
| 周波數範囲 | 40MHz | ||||||||||
| オーバトーン次數 | Fundamental | ||||||||||
| 負荷容量 | 15pF | ||||||||||
| 勵振レベル | 10μW（200μW max.） | ||||||||||
| 周波數許容偏差 | ±15×10−6 （at 25℃） | ||||||||||
| 直列抵抗 | 400Ω max. | 200Ω max. | 150Ω max. | 120Ω max. | 100Ω max. | ||||||
| 周波數溫度特性 | ±100×10−6/ ー 40 ~＋125℃（Ref. to 25℃） | ||||||||||
| 保存溫度範囲 | ー 40 ~＋150℃ | ||||||||||
| 信頼性仕様 | AEC-Q200 | ||||||||||
| 梱包単位 (1) | 3000pcs./reel（φ180） | ||||||||||
.png)
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
7-2:PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶振器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）. KDS大真空晶振,DSX321G水晶振動子,1N240000AB0J晶振.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
熱影響
重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
.jpg)
