石英晶振作為電子產品使用很廣泛的電子元器件，平常選擇的時候之所以會犯難主要是因為你對它還不夠了解，只有充分的了解它才能用好插件晶振和貼片晶振。以下是比較常見的水晶產品特性，可以讓你快速了解它的基本工作原理。
壓電效應
單晶石英是表現出“壓電效應”的相對稀有的材料之一。利用這種現象，自20世紀早期以來，石英晶體諧振器已被用于穩定和控制射頻（RF）。當晶片外加一個變化電場時，晶體會產生機械形變；當極板間施加機械力，晶體內會產生交變電場，這種現象稱為壓電效應。利用壓電效應，當極板外加交變電壓時，產生機械形變；機械形變反過來產生交變電場。機械形變振幅較小，晶體振動的頻率比較穩定。當外加交變電壓的頻率和晶體的固有頻率相等時，機械振動的振幅急劇增加。

如果在特定方向上對壓電材料施加應力，則在垂直方向上產生電荷。相反，如果沿某個方向施加電荷，則會引起該材料的機械偏轉。
通過在兩個電極之間放置石英晶片，并向它們施加交流電，在滿足某些條件的情況下，晶體將與施加交流電的頻率共振。以這種方式，可以精確地控制電路的頻率。所施加的電流的頻率越接近石英晶片的自然諧振，通過晶體的電流的放大越大。因此，石英晶體將以與分立元件型LC電路相同的方式電操作。

石英諧振器 - 物理特性
通過在受控條件下培養合成石英的生長，可以生產極其純凈的晶體。這些純晶體稱為單晶石英。為了制造石英晶體諧振器，將培養的石英棒切成薄片。根據這些切片朝向原始條的角度，確定所得石英晶體諧振器的頻率范圍和特性。這些方向被記錄下來并稱為“水晶切割”。初級晶體切口的圖示表示在圖2中。1.關于今天對石英晶體的需求 - 到目前為止，大多數是用于AT-Cut

溫度特性

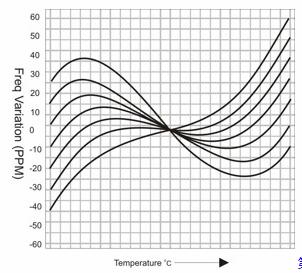

圖2顯示了各種AT切角的一些典型頻率/溫度曲線。頻率隨溫度的變化是非常可預測的，因此可以在溫補晶振（TCXO）中使用晶體元件
