電子元件件中石英晶振、32.768K、陶瓷晶振、貼片晶振等，總體來說都是簡稱之晶振，晶振廣泛用過與電腦周邊，車載DVD等，下面介紹一下晶振的基本知識。
【一】解析石英晶體諧振器（晶振）結構

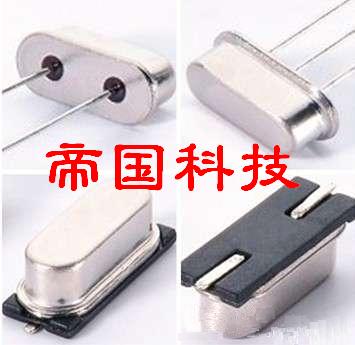

石英晶體諧振器是利用石英晶體（二氧化矽的結晶體）的壓電效應制成的一種石英諧振器件，它的基本構成大致是：從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片，它可以是正方形、矩形或圓形等），在它的兩個對應面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶振、石英晶體、石英諧振器、32.768K、表晶、SMD晶振（石英振子、石英振動子），簡稱為晶體、晶振。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑膠封裝的。

【二】解析石英晶體諧振器（晶振）效應
石英晶振的兩個電極上加一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。如果在晶振的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。
