規格型號：59529229
頻率：8~50MHZ,40~100MHZ
尺寸：6.0*3.5MM
PDF
產品描述：Crystek晶振,CSX2晶振,CSX2AA320-12.000M晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石...

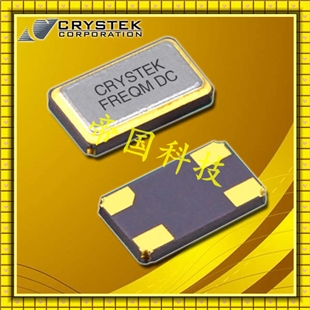

Crystek晶振,CSX2晶振,CSX2AA320-12.000M晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

crystek晶振通過ISO9001:2008認證其公司總部位于邁爾斯堡的組織，佛羅里達州，是全球射頻微波和頻率控制行業高性能技術的領導者。公司廣泛的產品系列適用于各種不同的終端市場，例如無線、微波無線電、電信、工業、企業、醫療、航空航天和政府部門等。

crystek晶振的全系列壓控振蕩器專為高頻率應用而設計。頻率范圍從50 MHz至 6 GHz Crystek 的 VCXO 設計用于提供低相位噪聲和低諧波。該器件提供寬至一個倍頻程的帶寬，同時在整個指定頻率范圍內保持低相位噪聲和低諧波。

crystek晶振在制造石英晶體振蕩器領域位于全球領先地位，為滿足有源晶振在市場上的巨大需求，致力于不斷研發優秀的產品，編碼CVPD-037X-100晶振是目前在市場上比較暢銷的一款壓控晶振，工作溫度高達-40°~85°，滿足無鉛高溫回流焊接曲線要求。具備低相噪，低相位等特點。上列產品為壓控晶體振蕩器不同參數編碼系列產品。Crystek晶振,CSX2晶振,CSX2AA320-12.000M晶振.

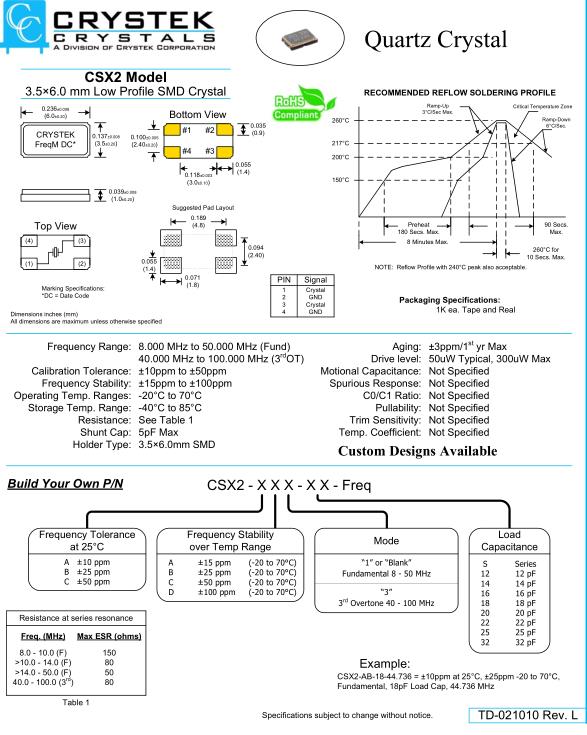

Frequency Range:	8.000 MHz to 50.000 MHz (Fund) 40.000 MHz to 100.000 MHz (3 rd OT)
Calibration Tolerance:	±10ppm to ±50ppm	Aging:	±3ppm/1 st year Max
Frequency Stability:	±15ppm to ±100ppm	Drive level:	50uW Typical, 300uW Max
Operating Temp. Ranges:	-20°C to 70°C	Motional Capacitance:	Not Specified
Storage Temp. Range:	-40°C to 85°C	Spurious Response:	Not Specified
Resistance:	See Table 1	C0/C1 Ratio:	Not Specified
e Temp. Range: Resistance: Shunt Cap:	5pF Max	Pullability:	Not Specified

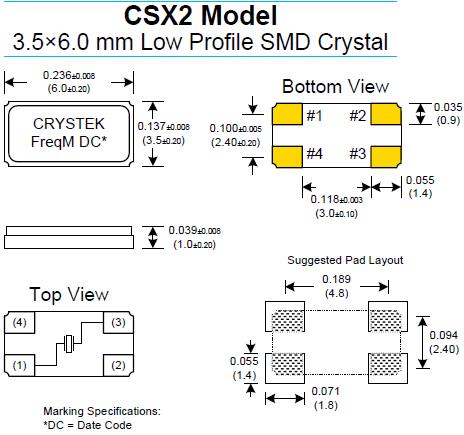

Holder Type:	3.5×6.0mm SMD	Trim Sensitivity	Not Specified
		Temp. Coefficient:	Not Specified
Custom Designs Available

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Crystek晶振,CSX2晶振,CSX2AA320-12.000M晶振.
