- 規格型號：31152728
- 頻率：8.0~120.0MHZ
- 尺寸：5.0*3.2mm
- 產品描述：CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商(oem),CTS是驕傲的100年的遺產,卓越創新產品和工程.

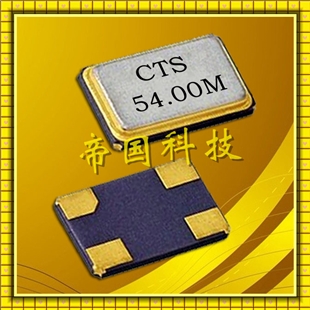

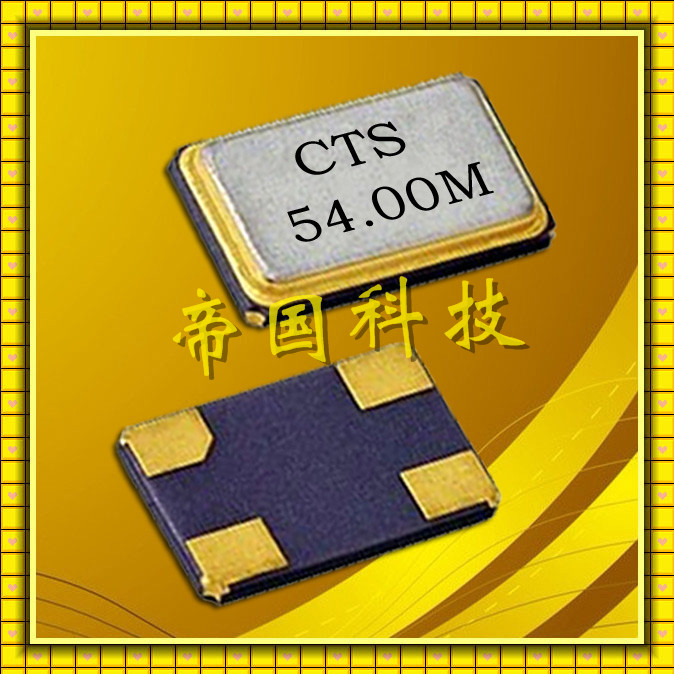

SA534晶振,5032M金屬四腳諧振器,CTS貼片晶振
CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商(oem),CTS是驕傲的100年的遺產,卓越創新產品和工程.已經建立的全球足跡,CTS產品是利用先進的技術生產的高能力和專門的人員.CTS可以找到產品和服務在一個worldwide-Everywhere多樣的應用程序.每天.
SA534晶振,5032M金屬四腳諧振器,CTS貼片晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
| 晶振規格參數 | 型號SA534 | |
| 頻率范圍 | 8.0 MHz to 120.0 MHz | |
| 頻率公差25℃ | ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm | |
| 頻率穩定度公差(工作溫度范圍,引用到25°C閱讀) |
±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
|
| 工作溫度范圍 |
-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6] |
|
| 等效串聯電阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum |
| 10.000 MHz - 15.999 MHz | 60 Ohms maximum | |
| 16.000 MHz - 40.000 MHz | 50 Ohms maximum | |
| 24.000 MHz - 53.999 MHz | 150 Ohms maximum | |
| 54.000 MHz - 120.000 MHz | 100 Ohms maximum | |
| 負載電容 | 10pF, 12pF, 16pF, Series standard | |
| 并聯電容 | 3.0 pF typical, 5.0 pF maximum | |
| 激勵功率 | 10 μW typical, 100 μW maximum | |
| 老化（﹢25℃） | ±5 ppm/yr maximum | |
| 絕緣電阻(直流100 v) | 500M Ohms minimum | |
| 儲存溫度 | -40°C to +125°C | |
| 回流條件下,按JEDEC j - std - 020 | +260°C maximum, 10 Seconds maximum | |
激勵功率
在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率.
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
晶體振蕩器和實時時鐘模塊
所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日?；顒雍椭圃爝^程.
CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.
我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.
我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.
我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.
我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.
在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
