規格型號：46804414
頻率：1MHZ~133MHZ
尺寸：7.0*5.0mm
PDF
產品描述：鴻星電子有限公司于1979年成立,產品由專業電阻器、電容器制造廠,公元1991年于臺灣投入石英晶體之研發制造、1991年開始于中國大陸拓展生產基地,至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處.

鴻星電子有限公司于1979年成立,產品由專業電阻器、電容器制造廠,公元1991年于臺灣投入石英晶體之研發制造、1991年開始于中國大陸拓展生產基地,至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處.

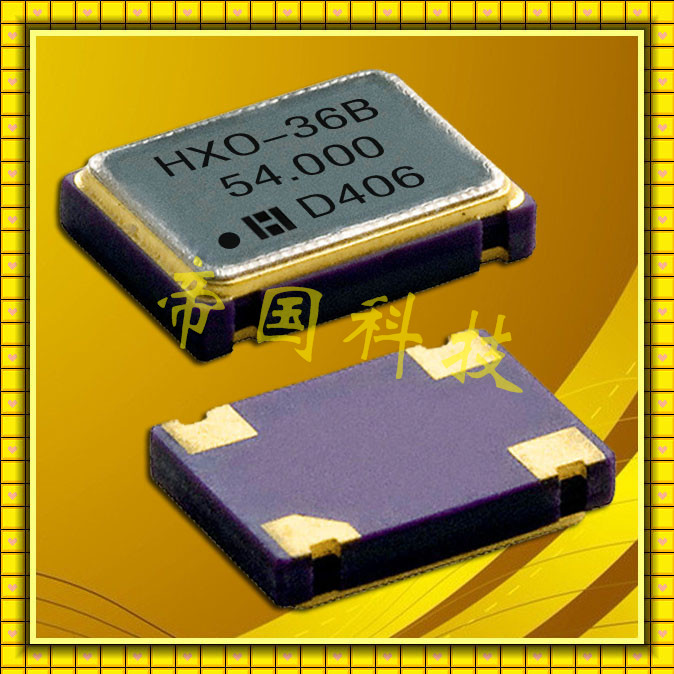

進口鴻星貼片晶振,HXO-3,HXO-Q3,7050mm振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

石英晶振規格	單位	HXO7050晶振說明	進口振蕩器基本條件
額定頻率范圍	f_nom	1MHZ～133MHZ	晶振標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
電壓電壓	SV	2.5V
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息.
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF	超出標準說明,請聯系我們.
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

1.解析目的與步驟
  a) 實際量測電路板上頻率波型與公差.
      (Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
     (Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.
      (Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
      (Suggest the crystal specification based on above test)
2.分析過程中使用到之設備

量測負性阻抗目的是避免振蕩器無法起振,振蕩器無法起振的原因是負性阻抗寬裕度不夠?qū)е?為避免此現象發生于設計時負性阻抗一般至少是 ESR的三倍以上,反之若太小時則會發生偶爾不起振的現象發生.
輸出端串接一個可變電阻,可變電阻調至最小,上電源讓電路正常動作,調整可變電阻,將之調大,直至振蕩器不起振,確定不起振后,再將可變電阻轉小,觀測波形,持續將可變電阻調小到振蕩器開始振蕩波形正常后,關閉電源,再打開電源,若振蕩器依舊可以起振,這時候可變電阻上的阻抗值再加上2儀器所測得振蕩器單體的電阻值即為負性阻抗值.
