1880年居里兄弟發現天然石英晶體具有壓電效應，從此開創了石英晶體元器件在頻率控制和頻率選擇領域的應用，為人類技術進步作出了革命性的貢獻。130年后的今天，帝國科技作為我國壓電晶體行業的后來者，正孜孜不倦地在為壓電晶體技術的進步和我國壓電晶體產業的發展注入旺盛的生機和活力。現在帝國科技工程師告訴你如何區分有源晶振和無源晶振：

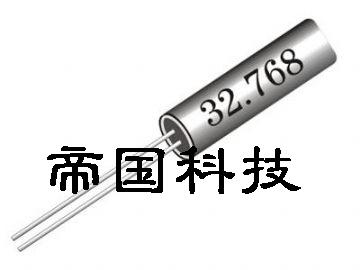

1、無源晶體——無源晶體需要用DSP片內的振蕩器，在datasheet上有建議的連接方法。無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。

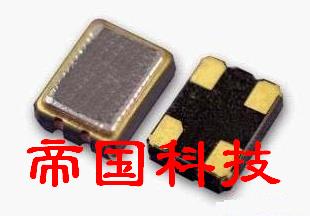

2、有源晶振——有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP內部沒有起振電路，只能使用有源的晶振，如TI 的6000系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
幾點注意事項：
1、需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波；
2、20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的（如3次諧波、5次諧波等等），穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件；
3、時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍；
4、通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。
此外還要做一些說明：
總體來說晶振的穩定度等方面好于晶體，尤其是精密測量等領域，絕大多數用的都是高檔的晶振，這樣就可以把各種補償技術集成在一起，減少了設計的復雜性。試想，如果采用晶體，然后自己設計波形整形、抗干擾、溫度補償，那樣的話設計的復雜性將是什么樣的呢？我們這里設計射頻電路等對時鐘要求高的場合，就是采用高精度溫補晶振的，工業級的要好幾百元一個。
特殊領域的應用如果找不到合適的晶振，也就是說設計的復雜性超出了市場上成品晶振水平，就必須自己設計了，這種情況下就要選用晶體了，不過這些晶體肯定不是市場上的普通晶體，而是特殊的高端晶體，如紅寶石晶體等等。
更高要求的領域情況更特殊，我們這里在高精度測試時采用的時鐘甚至是原子鐘、銣鐘等設備提供的，通過專用的射頻接插件連接，是個大型設備，相當笨重。
