西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的,與日本元器件品牌愛普生晶振,日本精工晶振seiko,日本大真空KDS晶振,日本西鐵城石英晶振murata,并稱世界日產五大品牌.對于西鐵城晶振動子,其要求相比其他各大品牌,工藝也是非常之嚴格,工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振.

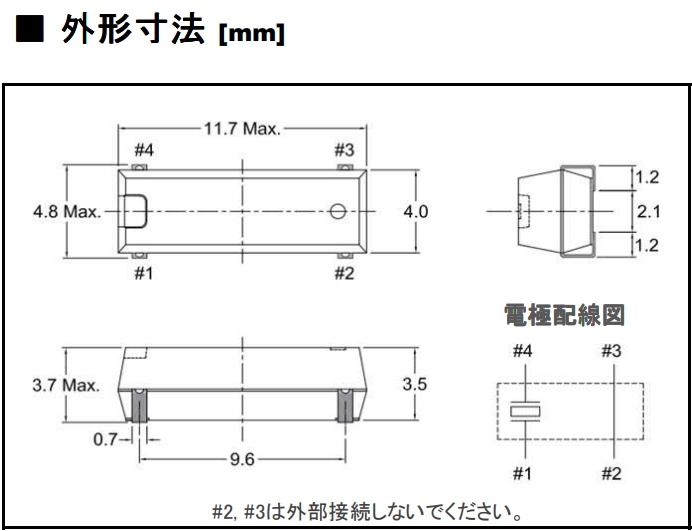

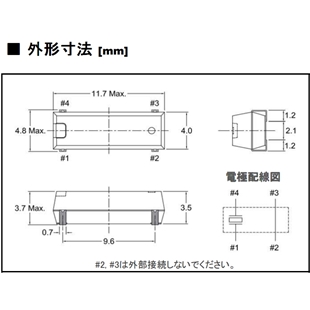

        貼片石英晶振最適合用于車載電子領域的小型表面貼片,"CM309E6000000BBAT",石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
        石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對耐高溫晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.

西鐵城晶振參數	符號	CM309E規格
公稱頻率	f_nom	4~60MHZ
頻率容許偏差	f_tol	±30ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+85ºC
負載容量	CL	16.0pF，18.0pF
串聯電阻	R1	65kΩ max
絕對最大激勵等級	DL最大值	100μW Max
并聯電容	C 0	0.8pF typ
頻率老化程度	f_age	±3 x 10-6

熱影響
