- 規格型號：85893906
- 頻率：1~75MHZ
- 尺寸：7.0*5.0mm
- 產品描述：FCD-Tech晶振,SX7CV晶振,SX7CV-33F25F6P50-24.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英...
FCD-Tech晶振,SX7CV晶振,SX7CV-33F25F6P50-24.000MHz晶振
航欄(10).jpg)
FCD-Tech晶振,SX7CV晶振,SX7CV-33F25F6P50-24.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.FCD-Tech晶振電子元器件廠家重要經營的產品范圍有:石英晶體,晶體振蕩器,水晶過濾器,射頻和微波產品,壓電晶體傳感器這些大類產品,今天主要介紹壓電晶體傳感器這一系列元器件產品,使用石英晶體為監控測試設備進行高精度的測量,溫度,質量,同時為其提供高性能的準確導航定位
荷蘭的FCD-Tech晶振公司是專門研發生產晶體和振蕩器的制造商,這種元器件在許多產品內部都會用到,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech晶振公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器已面世,腳適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能是信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
荷蘭FCD-Tech晶體-FCD-Tech Quartzcrystal是業內知名頻率元件制造商,總部位于荷蘭,擁有先進的生產技術,豐富的專業知識,致力于為用戶提供高可靠性FCD-Tech晶振,有源晶振,TCXO晶振等產品.FCD-Tech晶振,SX7CV晶振,SX7CV-33F25F6P50-24.000MHz晶振.

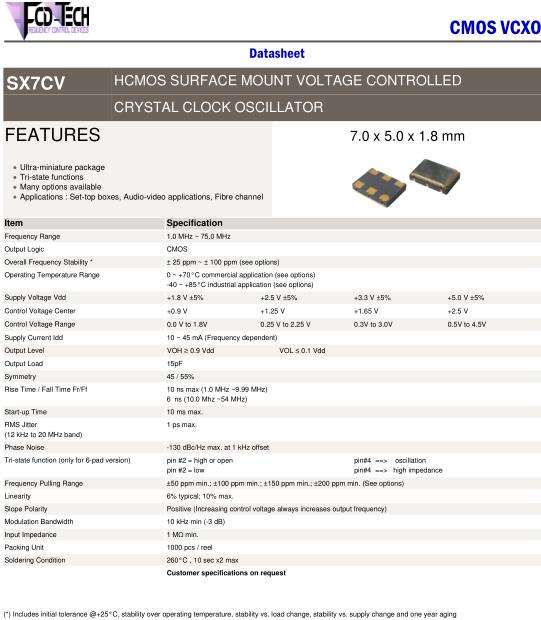

| Item | Specification | |||
| Frequency range | 1.0 MHz ~ 75.0 MHz | |||
| Output Logic | CMOS | |||
| Overall Frequency Stability * | ± 25 ppm ~ ± 100 ppm (see options) | |||
| operating temperature range |
0 ~ +70°C commercial application (see options) -40 ~ +85°C industrial application (see options) |
|||
| Supply Voltage Vdd | +1.8V ±5% | +2.8V ±5% | +3.3 V ±5% | +5.0 V ±5% |
| Control Voltage Cente | +0.9 V | +1.25 V | +1.65 V | +2.5 V |
| Control Voltage Range | 0.0 V to 1.8V | 0.25 V to 2.25 V | 0.3V to 3.0V | 0.5V to 4.5V |
| Supply Current Idd | 10 ~ 45 mA (Frequency dependent) | |||
| Output Level | VOH ≥ 0.9 Vdd | VOL ≤ 0.1 Vdd | ||
| Output Load | 15 pF | |||
| Symmetry | 45 / 55 % | |||
| Rise Time / Fall Time Fr/Ff |
10 ns max (1.0 MHz ~9.99 MHz) 6 ns (10.0 Mhz ~54 MHz) |
|||
| Start-up Time | 10 ms max. | |||
| RMS Jitter ( 12 kHz to 20 MHz band | 1 ps max. | |||
| Phase Noise | -130 dBc/Hz max. at 1 kHz offset | |||
| Tri-state function (only for 6-pad version) |
pin #2 = high or open pin #2 = low |
pin#4 ==> oscillation pin#4 ==> high impedance |
||
| Frequency Pulling Range | ±50 ppm min.; ±100 ppm min.; ±150 ppm min.; ±200 ppm min. (See options) | |||
| Linearity | 6% typical; 10% max. | |||
| Slope Polarity | Positive (Increasing control voltage always increases output frequency) | |||
| Modulation Bandwidth | 10 kHz min (-3 dB) | |||
| Input Impedance | 1 MΩ min. | |||
| Packing Unit | 1000pcs / reel | |||
| Soldering Condition | 260°C , 10 sec x2 max | |||
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.FCD-Tech晶振,SX7CV晶振,SX7CV-33F25F6P50-24.000MHz晶振.
